MessageSujet: Yaris 2007 LDP   Yaris 2007 LDP EmptyDim 24 Juil - 17:01

Salut !

Mon prochain sujet sera le fonctionnement de la LDP (leak detection pump) du système d'évaporation. Voici un aperçu de la composante qui est montée sur le canister et se vend dans un tout pour la modique somme d'environ 600$.

Yaris 2007 LDP Sspx3910

Je vais défaire le vieux, en réalité j'en ai défais un bout et ce n'est pas beau à voir mais j'attends d'avoir situé les composantes et de comprendre study leurs fonctionnements avant d'aller plus loin.

Yaris 2007 LDP Img_5615

Yaris 2007 LDP Img_5616

Je peux vous dire que les système de contrôle des vapeurs d'essence deviennent de plus en plus compliqués. scratch Leurs fonctionnements diffèrent d'un manufacturier à l'autre. Parfois les composantes portent le même nom comme la LDP. Un Chrysler crée une pression tandis que Toyota crée une dépression. ouffff


Dernière édition par Yvon le Jeu 11 Aoû - 10:58, édité 1 fois
Revenir en haut Aller en bas
Yvon
Admin
Yvon

Nombre de messages : 6800
Localisation : Région de Montréal
Date d'inscription : 13/09/2008

Yaris 2007 LDP Empty
MessageSujet: Re: Yaris 2007 LDP   Yaris 2007 LDP EmptyMar 26 Juil - 21:45

Les composantes


Yaris 2007 LDP Yaris_10

Une chose à vérifier lors du diagnostique, c'est la prise d'air dans l'aile gauche et de ses couverts de protection.

L'humidité qui a crée la rouille de toutes ces composantes est due à l'air qui contient des vapeurs d'eau et qui sont aspirés lors de la purge des vapeurs du canister. Il y a un tsb à ce sujet. Je pense qu'il devrait être suivi même si je n'ai pas trouvé d'eau à la prise d'air du canister. Au prix qu'on vend cette pièce, vaut mieux la protéger.
Revenir en haut Aller en bas
JC

JC

Nombre de messages : 1072
Date d'inscription : 14/09/2008

Yaris 2007 LDP Empty
MessageSujet: Yaris 2007   Yaris 2007 LDP EmptyMer 27 Juil - 21:07

Yaris 2007 LDP 68726 merci yvon pour les explications, une photos vaut milles mots .
Revenir en haut Aller en bas
Yvon
Admin
Yvon

Nombre de messages : 6800
Localisation : Région de Montréal
Date d'inscription : 13/09/2008

Yaris 2007 LDP Empty
MessageSujet: Re: Yaris 2007 LDP   Yaris 2007 LDP EmptyMer 27 Juil - 21:20


Et ce n'est pas fini !!! smyle J'en ai plusieurs autre à vous montrer. Assez spécial comme construction... Vous allez voir.
Revenir en haut Aller en bas
JC

JC

Nombre de messages : 1072
Date d'inscription : 14/09/2008

Yaris 2007 LDP Empty
MessageSujet: Yaris 2007 LDP   Yaris 2007 LDP EmptyMar 2 Aoû - 22:00

cool j'ai hate, lol!
Revenir en haut Aller en bas
Yvon
Admin
Yvon

Nombre de messages : 6800
Localisation : Région de Montréal
Date d'inscription : 13/09/2008

Yaris 2007 LDP Empty
MessageSujet: Re: Yaris 2007 LDP   Yaris 2007 LDP EmptySam 6 Aoû - 19:32


Housing de la pompe et ses orifices.

Yaris 2007 LDP Img_5617


Le vent solonoide de la LDP fonctionnait toujours.
Yaris 2007 LDP Img_5618


Surprise en enlevant la pompe à vacuum. Eau et de rouille au menu !
Yaris 2007 LDP Img_5619
Même le petit filtre au fond allant vers l'orifice .020 était saturé d'eau.


Prochain message, la pompe à vacuum. L'ingénieur en avait fumé du bon. Yaris 2007 LDP 871723 Assez weird comme construction !


Dernière édition par Yvon le Jeu 11 Aoû - 11:06, édité 1 fois
Revenir en haut Aller en bas
Yvon
Admin
Yvon

Nombre de messages : 6800
Localisation : Région de Montréal
Date d'inscription : 13/09/2008

Yaris 2007 LDP Empty
MessageSujet: Re: Yaris 2007 LDP   Yaris 2007 LDP EmptyLun 8 Aoû - 21:42

La partie pompe à vacuum.
Yaris 2007 LDP Img_5620


Que ce cache t'il sous ce couvert que j'ai nettoyé au jet de sable ?
Yaris 2007 LDP Img_5711


Comment ça fonctionne Question Ça reste à voir... L'ingénieur le sait lui Exclamation
Yaris 2007 LDP Img_5712


Dernière édition par Yvon le Jeu 11 Aoû - 11:13, édité 1 fois
Revenir en haut Aller en bas
Yvon
Admin
Yvon

Nombre de messages : 6800
Localisation : Région de Montréal
Date d'inscription : 13/09/2008

Yaris 2007 LDP Empty
MessageSujet: Re: Yaris 2007 LDP   Yaris 2007 LDP EmptyMer 10 Aoû - 22:14

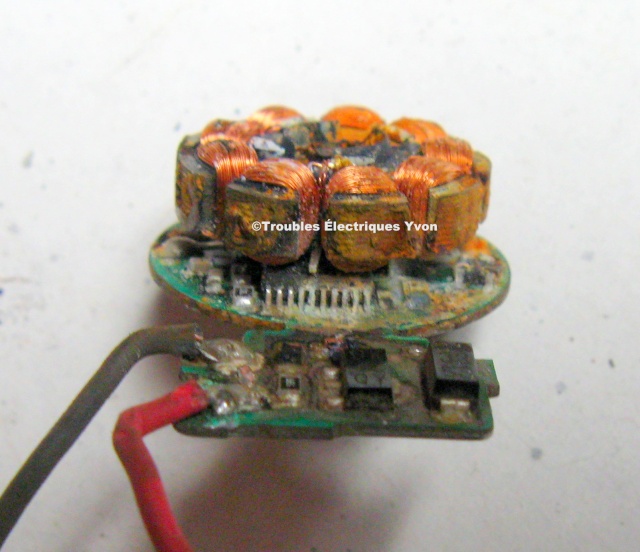

Zoom sur le circuit sous les bobines.
Yaris 2007 LDP Img_5713

2 fils entre et une multitude de composantes à l'intérieur. Première fois que je vois un petit moteur électrique sans brosses et si complexe Exclamation Circuit imprimé, condensateur, résistances, transistors , circuit intégré (IC chip sous les bobines), etc. study On dirait un moteur en étoile d'avion. Laughing

Sur la prochaine photo, on pourra voir ce qui s'est passé sur le circuit imprimé et la cause du non fonctionnement de la pompe.
Revenir en haut Aller en bas
Yvon
Admin
Yvon

Nombre de messages : 6800
Localisation : Région de Montréal
Date d'inscription : 13/09/2008

Yaris 2007 LDP Empty
MessageSujet: Re: Yaris 2007 LDP   Yaris 2007 LDP EmptyJeu 11 Aoû - 11:37

Yaris 2007 LDP Zoom_c10


L'indice se trouve sur cette composantes.
Yaris 2007 LDP Zoom_c11
Revenir en haut Aller en bas
Yvon
Admin
Yvon

Nombre de messages : 6800
Localisation : Région de Montréal
Date d'inscription : 13/09/2008

Yaris 2007 LDP Empty
MessageSujet: Re: Yaris 2007 LDP   Yaris 2007 LDP EmptyLun 15 Aoû - 14:57



La partie mécanique de la pompe


Yaris 2007 LDP Img_6310


Yaris 2007 LDP Img_6311
Revenir en haut Aller en bas
Yvon
Admin
Yvon

Nombre de messages : 6800
Localisation : Région de Montréal
Date d'inscription : 13/09/2008

Yaris 2007 LDP Empty
MessageSujet: Re: Yaris 2007 LDP   Yaris 2007 LDP EmptyLun 26 Sep - 21:43

Ce que l'on retrouve de plus petit dans cette pompe. La diode et le dix sous sont là à titre de comparatif seulement.

Yaris 2007 LDP Img_8313

L'orifice (.010) est à peine plus gros qu'un cheveux. C'est donc assez précis comme détection de fuite de vapeur d'essence. La technologie a un prix et c'est toujours le client qui en fait les frais.
